ИЖ -27 – это модель двуствольного охотничьего ружья с вертикальным расположением стволов, выпускаемого на Ижевском механическом заводе. Этой модели предшествовало ружье ИЖ-12 – первая «вертикалка», получившая широкое распространение в Советском Союзе и завоевавшая признательность охотников за свою надежность и неприхотливость. В начале 70-х годов на заводе была проведена модернизация ружья ИЖ-12. В эту модель были внесены следующие новшества: • изменили форму ложи и цевья; • вместо обычной, сделали вентиляционную прицельную планку; • предохранитель сделали автоматическим, добавив для надежности интерсептеры (перехватыватели курков); • установили эжектор; • изменили форму коробки в местах ее соединения с ложей; • на приклад установили резиновый затыльник. Новая модель получила индекс ИЖ-27.
Ружье выпускается до сих пор, как в серийном, так и в штучном и сувенирном исполнении. В серию идут ружья 12-го и 16-го калибров. Вес ружей 12-го калибра не более 3,4 кг, 16-го – 3,3 кг. Длина стволов 720 - 730 мм, патронников – 70 мм. Дульные сужения – 0,5 мм для нижнего ствола (получок) и 1 мм для верхнего (чок). Стволы имеют мушку, обычную или вентилируемую прицельную планку. Каналы стволов хромированы, наружная поверхность оксидирована или покрыта черным хромом. Соединение стволов с колодкой осуществляется за счет подствольных крюков и шарнира. Запирание происходит с помощью рамки запирания, входящей в паз заднего подствольного крюка. При открывании стволов происходит взведение курков. Ударно-спусковой механизм позволяет произвести плавный спуск курков с боевого взвода при закрывании стволов. Автоматический предохранитель имеет перехватыватели курков (интерсептеры) и запирает шептала. Гильзы извлекаются из патронника экстрактором. Модификация ружья ИЖ-27Е снабжена эжектором, который выбрасывает только стреляную гильзу и может, в случае надобности, быть отключен. Модификации базовой модели под индексами ИЖ-27-1С и ИЖ-27Е-1С имеют один спусковой крючок, который позволяет произвести выстрел из обоих стволов в желаемой последовательности. В советские времена была выпущена партия ружей ИЖ-27 с двумя парами стволов. Одна пара имела длину стволов в 750 – 760 мм с сильным чоком, другая – короткие стволы в 660 – 670 мм с цилиндрической сверловкой или специальным дульным расширением. В небольших количествах выпускались, также, модификации ружья 12-го калибра ИЖ-27 для стендовой стрельбы. В частности, для траншейного стенда - ИЖ-27СТ весом 3,3 – 3,4 кг и длиной стволов 760 мм (нижний – полный чок, верхний – усиленный чок). Для круглого стенда – ИЖ-27СК весом 3,2 – 3,3 кг с длиной стволов 660 мм (нижний – цилиндр, верхний – цилиндр с раструбом). Ружье ИЖ-27СТ можно использовать на охотах по зайцу и лисам, а также для отстрела уток и гусей на пролете на предельных дистанциях до 50 метров. ИЖ-27СК удобен в лесу на охоте с легавой, при условии стрельбы до 25 метров. Ружье ИЖ-27 используют на всех видах охот по птице и зверю с применением дроби, картечи и пуль. Оно одинаково хорошо для отстрела копытных, медведей, уничтожения волков, охоты на лисицу, зайцев, боровую дичь и водоплавающих. Вместе с тем, многие знатоки и ценители охотничьего оружия считают, что форма ружей с вертикальным расположением стволов еще не доведена до классической простоты и легкости, как у штучных двустволок с горизонтальным расположением стволов и прямой ложей.
Разборка ружья ИЖ-27 производится в следующем порядке:
1. Отделяется цевье. Для этого необходимо:
♦ отжать защелку цевья;
♦ отделить цевье от стволов.
2. Отделяются стволы. Для этого необходимо:
♦ повернуть рычаг запирания вправо;
♦ открыть ружье и отделить стволы от коробки с прикладом.
3. Отделяется приклад от коробки. Для этого необходимо:
♦ отвернуть шурупы, крепящие затыльник;
♦ отделить затыльник от приклада;
♦ отвернуть шуруп, крепящий предохранительную скобу к прикладу;
♦ повернуть скобу против часовой стрелки и отделить ее от личинки;
♦ вывернуть винт, проходящий через приклад к затыльнику;
♦ легкими ударами о деревянный предмет слегка соединить приклад с коробкой;
♦ отделить приклад от коробки.
4. Разбирается ударно-спусковой механизм. Для этого необходимо:
♦ взвести курки;
♦ вставить в отверстие на каждом стержне боевой пружины кусочки проволоки или мелкие гвозди диаметром 1-1,5 мм (отверстие на стержне при взведенных курках совмещается с выемкой на перемычке, соединяющей коробку и личинки);
♦ спустить курки;
♦ снять стержни боевых пружин вместе с пружинами;
♦ выбить выколоткой ось курков;
♦ отделить курки;
♦ выбить выколоткой ось шептал;
♦ отделить шептала.5. Отделяются детали предохранителя. Для этого необходимо:
♦ выбить выколоткой штифт, поддерживающий пружину;
♦ отделить детали предохранителя.
6. Отделяется перемычка. Для этого необходимо:
♦ отвернуть винт личинки и задний хвостовой винт;
♦ снять перемычку.
7. Отделяется личинка. Для этого необходимо производить легкие удары по латунному или медному стержню, вставленному в отверстие для предохранительной скобы, смещая личинку назад.
8. Разбирается запирающий механизм. Для этого необходимо:
♦ выбить выколоткой штифты бойков;
♦ извлечь бойки с пружинами;
♦ отвинтить винт, соединяющий рычаг запирания с осью;
♦ отвернуть винт личинки;
♦ снять личинку;
♦ ударами молотка по медному или латунному стержню выбить вниз ось рычага запирания с возвратной пружиной;
♦ извлечь запорную планку.
9. Разбирается выбрасывающий механизм. Для этого необходимо:
♦ выбить выколоткой оси взводителей;
♦ снять взводители;
♦ установить шлиц разобщителя под углом 45° к оси ружья;
♦ ввести в отверстие под толкатель отвертку или выколотку;
♦ вытолкнуть разобщитель вверх;
♦ извлечь фиксатор с пружиной;
♦ отделить выбрасыватель, отжав его передний конец от стволов.
Дальнейшая разборка механизмов просто не требует особых пояснений. Регулировочные устройства блока стволов со сверловкой Ланкастера во избежание потери точности стрельбы разборке и регулировке без надобности не подлежат.
Сборка ружья производится в обратном порядке.

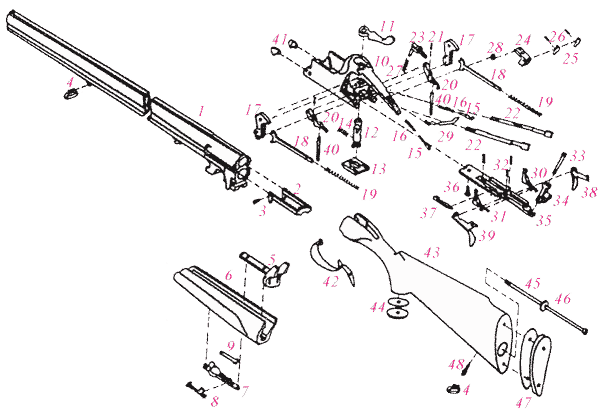

Рис. Детали ружья ИЖ-27:
1 — блок стволов; 2 — выбрасыватель; 3 — ограничительный винт выбрасывателя; 4 — кольцо антабки; 5 — шарнир цевья; 6 — цевье; 7 — корпус защелки; 8 — защелка цевья; 9 — пружина защелки; 10 — затворная коробка; 11 — рычаг запора; 12 — ось рычага; 13 — запорная планка; 14 — пружина запорной планки; 15 — бойки; 16 — пружины бойков; 17 — курки; 18 — толкатели курков; 19 — боевые пружины; 20 — шептала; 21 — пружины шептал; 22 — толкатели; 23 — кнопка предохранителя; 24 — основание предохранителя; 25 — флажки предохранителя; 26— пружина предохранителя; 27 — пружина; 28 — серьга; 29 — движок предохранителя; 30, 31 — правый и левый перехватыватели курков; 32 — пружины; 33 — стяжной винт; 34 — перемычка (тройник); 35 — основание спускового механизма; 36 — винт крепления; 37 — защелка запорной планки; 38, 39 — правый и левый спусковые крючки; 40 — толкатели шептал; 41 — взводители; 42 — предохранительная скоба; 43 — ложа; 44 — прокладка с розеткой; 45 — ложевой винт; 46 — шайба; 47 — прокладка и затылок приклада; 48 — основание ложевой антабки
Расположение механизмов ружья ИЖ-27:
1 — экстрактор; 2 — боек верхний: 3 — колодка; 4 — ось рычага запора; 5 — рычаг запора; 6 — боек нижний; 7 — движок; 8 — курок; 9 — шептало; 10 — основание предохранителя; 11 — пружина предохранителя; 12 — кнопка предохранителя; 73 — предохранитель; 14 — пружина боевая; 15 — скоба предохранительная; 16 — спуск левый; 17 — тяга; 18 — стержень боевой пружины; 19 — спуск правый: 20 — пружина перехватывателя; 21 — перехватыватель; 22 — планка запорная; 23 — личинка; 24 — возвратная пружина; 25 — личинка; 26 — толкатель; 27 — ось; 28 — взводитель; 29 — стволы; 30 — цевье
|
