Пули для оружия со стволами сверловки "парадокс"

Пули для "парадоксов" по конструкции отличаются от пуль для гладкоствольного и нарезного оружия. Все они имеют по два ведущих пояска, которые, врезаясь в нарезы, придают пуле вращательное движение. Пуля для ружья "Олень" состоит из 85% свинца, 10 - олова и 5% сурьмы. Снаряжение их не отличается от снаряжения пуль для гладкоствольных ружей.

была сконструирована Яканисом в Литве в начале XX в. В прошлом кто-то неумело прочел фамилию автора, получилось слово "Жакан" - неправильное произношение фамилии и названия пули. Пуля Якана имеет тело  цилиндрической формы с округлой головной частью. К ее телу при помощи пропущенного и расклепанного на основании пули свинцового стержня крепится войлочный калиберный пыж-стабилизатор, спереди и сзади ограниченный двумя картонными пыжами-прокладками. В первоначальном варианте тело пули Якана в головной части было разрезано на две трети длины на четыре (реже шесть) доли. В голове пули была оставлена экспрессная пустота , заливаемая затем воском. После этого пуля спрессовывалась так, чтобы надрезы на теле были не видны и она становилась обтекаемой и как-бы монолитной. Во всех вариантах на боковой поверхности тела пули имеется шесть тонких направляющих наклонных треугольных ребер. Они центрируют пулю в канале ствола, частично сминаясь и ввинчиваясь в канале чока придают ей круговое вращение, а в полете сохраняют пуле небольшое вращательное движение и тем самым обеспечивают ее устойчивое движение к цели: Эта пуля на короткую и среднюю дистанции стрельбы обладала отличными убойными качествами благодаря ее взрывному (экспансивному) действию при попадании в цель. Она разрывалась на куски по надрезам в теле зверя и наносила тяжелые смертельные раны животному. При всех положительных качествах пуля Якана обладала существенным недостатком. Она легко разворачивалась по пути к цели при встрече с незначительным препятствием (веточкой, крупным травяным стеблем) и теряла основное направление полета, что осложняло стрельбу в кустарниках и камышах. В последнее время иногда поступают в продажу пули Якана упрощенной конструкции, обладающие крайне низкими боевыми и баллистическими качествами. Эти пули не имеют продольных надрезов по телу, экспрессивная пустота в головной части совсем отсутствует или очень незначительных размеров и в нее запрессована коническая свинцовая пробка. В результате пуля Якана потеряла свои хорошие боевые качества (т. е. высокое останавливающее действие), которых добился автор пули. При ударе , в цель такая пуля не разворачивается, а слегка деформируется, дает часто подранков при стрельбе на средние и дальние дистанции.

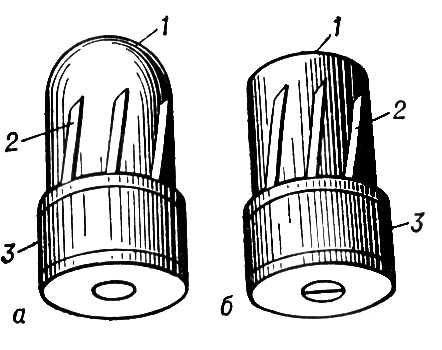

                Пули для гладкоствольного охотничьего оружия: а - Якана (Жакана), б - Бреннеке; 1 - свинцовый корпус, 2 - ведущие ребра, 3 - войлочный пыж.

 Несмотря на то, что пуля Бреннеке была запатентована более 90 лет тому назад, она не претерпела значительных изменений и все еще является прототипом для создания образцов пуль, что и сделано Ильиным при разработке головной части стрелочной пули "ВВОО-И". Пуля Бреннеке, как и пуля Якана, также цилиндрической формы, но ее головная часть уже сплошная и конически заостренная спереди. На боковой поверхности тела  густо расположены широкие прямоугольные наклонные ребра, а в основании - кольцевой обтюрирующий и центрирующий поясок. Ребра центрируют пулю и придают ей вращательное движение, а поясок дополнительно надежно закрывает ствол и препятствует прорыву пороховых газов при выстреле.

Хвостовик пули  похож на стабилизатор пули Якана и состоит из трех пыжей, только крепится не на свинцовый стержень, а привертывается крепежным винтом. В настоящее время можно встретить заводские пули Бреннеке, хвостовик у которых посажен, как и у пули Якана, на свинцовый стержень. Кроме того, обе эти пули начали выпускать с полиэтиленовым трехлопастным стабилизатором, подобным пуле Ильина, но лопасти его поставлены уже под углом. Стабилизатор запрессован в теле пули или насажен на свинцовый стержень.

Пули Якана и Бреннеке первых образцов неплохо зарекомендовали себя в нашей стране и за рубежом, дают хорошую меткость до 80 м. В том виде, как они продаются сейчас, эти пули приемлемы для стрельбы до 50 м, их отстрел на расстояние 50 м укладывается в круг 16-18 см. Они не лишены недостатков составных пуль - отсутствует строгая соосность тела пули и хвостовика, сказывается и тормозящее действие последнего. Кроме того, отсутствует надежная обтюрация газов в заснарядном пространстве, так как войлочный пыж-стабилизатор не выполняет своей последней задачи из-за чрезмерного осевого сжатия крепящим стержнем или винтом и нарушения упругости войлока. Наличие на теле пуль наружных наклонно-продольных ребер очень слабо способствует вращению пули в полете. Это вызвано тем, что наклонные ребра невысокие и боковая поверхность их относительно общей массы пули недостаточна Для того, чтобы за короткий промежуток времени полета придать ей заметное вращательное движение.

Наряду с этим, в момент прохождения пули через дульное сужение ребра почти полностью сминаются, что придает им неопределенную асимметрическую форму. Нарушение обтекаемой поверхности пуль, вызванное деформацией ребер, приводит к снижению скорости их полета, ухудшению силы, постоянства и точности боя. Последние варианты комбинированных стрелочно-турбинных пуль Якана и Бреннеке с пластмассовыми стабилизаторами по конструктивному решению более совершенны. У них центр тяжести размещен ближе к вершине головной части; спиральные ребра, придающие вращение пуле в полете, расположены как на теле, так и на хвостовике, и общая их площадь довольно велика. При этом основная масса перьевых ребер-лопастей расположена далеко за центром тяжести пуль, что исключит "виляние" пуль в воздухе и значительно улучшит их баллистические качества. При подгонке пуль к ружью излишний металл снимают с головной части и между центрирующих ребер. Сами ребра и поясок трогать нельзя, так как они центрируют пулю при ее движении по каналу ствола и придают ей вращение.

                                              Пуля "Стрела" (пуля Шитуева)

 По виду напоминает авиационную бомбу. Выпускается с 1989г. Краснозаводским химическим заводом. Имеет стреловидный профиль с шестью оперениями. Вес пули 12-го калибра - 32+1 г, 16-го калибра - 28+1 г. Выпускается вложенной в контейнер, состоящий из двух полиэтиленовых оболочек в виде полуцилиндров. Профиль внутренней поверхности контейнера выполнен совпадающим с наружным профилем 'пули "Стрела"; внешний профиль имеет форму шести усеченных конусов, соединенных друг с другом; диаметр и угол наклона образующих конусов подобраны из условия обеспечения хорошей обтюрации; прочная донная часть обеспечивает восприятие давления пороховых газов без деформаций и прогаров. Патрон состоит из полиэтиленовой или бумажной гильзы, неоржавляющего капсюля "Жевело-Н", пороха "Сокол", картонной пороховой прокладки, войлочных пыжей, пули "Стрела", вложенной в контейнер. После сборки патрона гильза завальцовывается с упором закатанного торца гильзы на торец контейнера и пули. Баллистические показатели отстрела патронов 12-го и 16-го калибров соответственно; средняя скорость полета пули на дистанции 10 м, м/с - 496 и 403; среднее максимальное давление пороховых газов, кге/см2 - 651 и 733; поперечник рассеивания пуль на дистанции 45 м, см - 19 и 15.5; навеска пороха "Сокол", г - 2.3 и 1.75. Есть сообщения о том, что пуля "Стрела" у добытого на расстоянии 80 м лося прошла навылет.

                                                         Турбинные пули

Пули турбинного типа считаются конструктивно совершеннее, чем обыкновенные, стрелочные и стрелочно-турбинные пули. Благодаря их хорошим баллистическим качествам, обеспечивающим точность и постоянство боя, они заслуженно пользуются большой популярностью и спросом среди охотников. Боевые качества этих пуль выше, чем у всех ранее рассмотренных нами образцов, включая и последние промышленные пули Якана.

Повышенная точность боя и убойность турбинных пуль достигается за счет быстрого вращения их в полете, благодаря специальной конструкции пуль. Они монолитны, состоят только из свинцового корпуса, имеют более тяжелую головную и более легкую хвостовую части. Внутри, в центре тела, расположен цилиндрический или конический сквозной канал с рядом спиральных лопастей. Кроме того, некоторые образцы на поверхности тела пули имеют центрирующие пояски и наклонные ребра. Струя воздуха, проходящая по осевому каналу пули, сама по себе способствует устойчивости ее полета в воздухе, а лопасти, кроме того заставляют пулю еще вращаться вокруг продольной оси, что повышает ее устойчивость при полете, когда скорость ее движения будет ниже сверхзвуковой.

 Характерным и старейшим образцом этой группы является пуля "Идеал", сконструированная Штендебахом и выпускаемая нашей промышленностью образцом, неправильно скопированным конструктивно с оригинала, и выполненная следующим образом. Тело пули образовано двумя цилиндрами - более толстым и коротким в головной части, более длинным и тонким - в хвостовой. Цилиндры соединены между собой уступообразно. В головной части пули сверху и снизу имеются два ведущих пояска, третий расположен на конически расширенном основании пули. В центре пули - расширенный спереди продольный конусный канал , в котором находятся наклонные к продольной оси пули лопасти. Пуля "Идеал" приходит во вращение от лопастей, расположенных в ее центральном канале. Однако при движении в стволе со сверхзвуковой скоростью ее турбина не работает, так как в канале образуется воздушная пробка. Затем скорость полета снижается, но лопасти, не обладая достаточной площадью и поставленные под слишком большим углом к ее продольной оси, "срываются" с воздушного потока и не вращают ее. Пуля приходит во вращение только после того, как покинет ствол и пройдет определенный отрезок пути, за который она успевает отклониться в ту или иную сторону от оси канала ствола, что в итоге снижает точность. Ведущие пояски  и углубления между ними на теле пули создают дополнительное сопротивление воздуха и не способствуют точности и убойности пули. Кроме того, она часто перекашивается у дульного среза ствола и резко отклоняется в разные стороны от направления на цель. Это связано с тем, что наша пуля не имеет продольных ребер между вторым и третьим ведущими поясками, что было сделано в оригинале Штендебахом, и, проходя через дульный срез вторым центрирующим пояском, когда последний (третий) поясок находится еще в канале ствола, как бы спотыкается и резко меняет направление полета в любую сторону. Несмотря на отмеченные недостатки, свойственные пуле системы Штендебаха, в своем первоначальном образце она обеспечивала надежный бой из дробовых ружей на дистанцию до 100м. Выпускаемый у нас вариант дает то отличное попадание на 100 м, то совершенно неточный выстрел, ибо ее уводит резко в сторону. По этой причине эту пулю не следует применять по опасному зверю и расстояние стрельбы ограничить до 40-50 м.



 Из отечественных образцов пуль турбинного типа наиболее эффективной является дважды турбинная пуля Майера, которую он разработал, изготовил и испытал в 1963 г. из ружей с цилиндрической и чековой сверловкой каналов стволов. При ее создании учтено большинство конструктивных факторов, отрицательно влияющих на меткость боя, которые отмечались у предыдущих систем и образцов пуль. Автор исходил из того, что пуля, покидая ствол, уже должна получить начало вращения, и чем быстрее она войдет во вращательное движение, тем короче будет путь, при котором возможно ее отклонение от заданного направления, и тем самым точнее будет выстрел.

Подобно пуле "Идеал" у пули Майера тело состоит из двух цилиндров, но между ними для придания обтекаемости имеется конусный переход. Для лучшего центрирования головной части пули при ее входе в дульное сужение имеется спереди только один ведущий поясок. В центре пули расположен продольный конусный канал , в котором находятся наклонные ребра, сходящие на нет в головной части, и наиболее высокие у основания пули, которые своими гребнями образуют конус. Снаружи тела пули находятся наклонные ребра  - лопасти, количество которых зависит от калибра пули и может колебаться от шести до восьми.

Наружные лопасти, выполняя роль ведущих поясков, хорошо центрируют пулю в канале ствола и при прохождении ею дульного суждения. Одновременно они способствуют более быстрому приданию вращательного движения пуле в полете, благодаря большой площади лопастей и уменьшению разрежения воздуха за хвостом пули в полете. Наклон наружных лопастей и внутренних ребер к продольной оси пули согласован таким образом, что шаг одного витка их винтовой линии совпадал, и он равен у пуль Майера от 40 до 50 см для пуль 12 и 16 калибров. Такая длина шага обеспечивает высокую точность, силу боя, а следовательно, и дальность стрельбы. При правильных стволах и тщательном снаряжении патронов пуля обеспечивает прицельный выстрел на 120- 150 м и более.

Она обладает высокой убойностью и достаточным останавливающим действием, так как при ударе грибообразно разворачивается, не разбиваясь однако на части, наносит ранение, намного превосходящее диаметр пули по калибру. Таким образом, по точности боя и поражающему действию дважды турбинная пуля Майера приближается к бою ружей со специальной пуледробовой сверловкой "парадокс" и крупнокалиберных штуцеров. Основной недостаток пули Майера - отклонение и разворачивание при встрече с ветками. При снаряжении необходимо уменьшить навеску пороха по сравнению с дробовой, иначе пуля не получает вращения в канале ствола, внешние ребра сминаются, и пуля летит кувырком. Подбирая пули "Идеал" и Майера к стволам своего ружья по размеру, следят за тем, чтобы зазор между телом пуль и стенками в канале "чока" был около 0.5 мм. Однообразие веса достигается путем снятия излишнего металла с торца головной части пуль.


Пули БС - братьев Соколовых. В начале 70-х годов у нас появилась новая турбинная пуля "БС", которую сконструировали братья Соколовы Пуля состоит из центрального конического сердечника, переходящего в трапециевидную. расширенную калиберную хвостовую часть, которая обеспечивает обтюрацию пороховых газов во время движения пули в стволе и должна выполнять функцию стабилизатора во время полета пули в цель, обеспечивая устойчивое направление пули головной частью вперед. Для центрирования в канале ствола и повышения кучности боя в новой пуле лопасти турбины выполнены в наружном калиберном кожухе-обтекателе, имеющем на своей поверхности два центрирующих пояска. Цилиндрический обтекатель отлит за одно целое с наклонными лопастями и коническим сердечником, причем, длина кожуха меньше длины лопастей. Таким образом, между кожухом, сердечником, лопастями и хвостовиком образовано шесть наклонных сквозных каналов, обеспечивающих работу турбины при полете пули. Лопасти относительно продольной оси имеют угол наклона в 12-14°, что обеспечивает длину шага витка в 40- 50 см, быстрое вращение пули вокруг продольной оси при выходе из канала ствола и правильное ее движение в воздушном пространстве по пути к цели. Наряду с первым вариантом цельной пули, предназначенной в первую очередь для снаряжений папковьгх гильз, Соколовы разработали впервые в охотничьей практике второй образец турбинной пули, состоящей из двух частей - головной (собственно пули) и хвостовой - стабилизатора (поз. 4) - для снаряжения в металлические гильзы. У пули со стабилизатором хвостовик заканчивается стержнем, на который насаживаются войлочный и картонный пыжи, соосно закрепляющиеся расклепыванием свинцового стержня. Пули "БС" безопасны для стрельбы из ружей, имеющих любые дульные сужения, так как тонкая рубашка обтекателя может легко обжиматься по окружности при прохождении по каналу и через дульное сужение ствола без нарушения правильности ее полета. Они дают хорошие качества боя, при встрече с целью легко разрушаются, образуют большое количество осколков и обеспечивают надежное убойное действие на животное.

                                                        Точеные пули

По классификации их можно отнести к пулям стрелочного типа. В своем большинстве эти пули цельнометаллические, но есть и полуоболочечные. Применение твердых металлов призвано предотвратить деформацию пули еще в стволе. Действительно, при использовании современных порохов давление газов в стволе достигает 650-700 кг/см2. В условиях перегрузок, когда действующая сила может превышать 1500 кг, свинцовая пуля деформируется еще в канале ствола. Заметно влияет на аэродинамические характеристики пули и прохождение дульных сужений. Однако при одинаковых размерах латунная пуля будет на 27% легче свинцовой, а стальная - на 32%. Если свинцовая пуля весит 30 г, то такая же из латуни будет весить 22 г, а из стали - 21 г. Поэтому многим пулям этого типа в головной части делают свинцовые вставки, а в задней - хвостовик-стабилизатор. Для увеличения экспансивного действия свинцовые вставки делают не сплошными, а оболочку твердого металла надрезают. Нашей промышленностью такие пули не производятся, и они изготавливаются самими охотниками.

                                                           Пуля Блондо

Пуля Рубейкина является измененным вариантом пули Блондо. Главное изменение состоит в том, что в отличие от Блондо, у которой более тяжелая хвостовая часть создает обратную стреловидность, у пули Рубейкина более тяжелой является передняя часть, благодаря чему у пули имеется хотя и слабая, но все-таки нормальная стреловидность. Она проще в изготовлении, так как не имеет свинцовых поясков, которые заменяет контейнер. Представляет собой несколько видоизмененную пулю Блондо. Предназначена для стрельбы из гладкоствольного оружия 12-го калибра с дульными сужениями до 1.0мм. Стабилизация пули в полете обеспечивается за счет ударного аэродинамического эффекта. Пуля технологична и может быть изготовлена на любом токарном станке из латунного прутка, стали, меди. Вес латунной пули для 12- го калибра 32 г. Пуля имеет совершенно правильную форму тела вращения относительно продольной оси; благодаря высокой твердости материала и жесткости корпуса она не деформируется в момент выстрела даже при максимальных зарядах пороха, не дает рикошетов. Отсутствие свинцовых поясков не нарушает форму пули и первоначальных' аэродинамических качеств после прохождения дульных сужений. По убойности пуля не уступает круглой, а возможно, и превосходит, так как не рикошетит от крупных костей, а дробит их, создавая вторичные ранящие снаряды. Благодаря своей конструкции пуля не образует широких поверхностных ран, а глубоко проникает в ткани, нанося тяжелые повреждения. Пуля обладает большой устойчивостью в полете, строго сохраняет свое положение в пространстве на дистанции 100 м. Пуля удобна в снаряжении, все применяемые при снаряжении элементы выпускаются промышленностью. Однако следует иметь ввиду, что пуля, изготовленная из твердого материала, может вполне соответствовать одному ружью и не подходить для другого из-за того, что допуск на диаметр канала ствола у отечественных ружей составляет +0.2 мм, а номинальные диаметры каналов стволов производства наших предприятий различаются между собой на 0.3 мм. Таким образом, возможная разница диаметров составляет 0.5 мм. Пуля хорошо зарекомендовала себя на охотах по лосю и кабану, когда цель была скрыта кустарником и ее контуры только угадывались. Из её положительных свойств отмечают следующее:
- хорошее останавливающее действие. Даже при попадании не по месту, зверь не уходит далеко и быстро погибает. Благодаря острым кромкам головной части рана не затягивается и всегда дает обильное кровотечение.
- хорошая точность и кучность боя даже при стрельбе на предельные дистанции.
- пуля уверенно преодолевает кустарник, не изменяя траектории полета.

Пуля Королева изготавливается из латуни с крестообразной вставкой из свинца. К основанию пули винтом крепится войлочный калиберный пыж-стабилизатор. Размеры на рис. приведены для пули 12-го калибра. Диаметр тела пули не превышает диаметра других подкалиберных пуль, изготовленных из латуни и стали, что позволяет применять ее в ружьях с дульными сужениями до 1 мм, но, в силу сложившихся обстоятельств, испытывалась из ружья с цилиндрическими стволами. При стрельбе на дистанции 50 м все пули укладывались в круг диаметром 15-20 см. Стрельба по доскам, поставленным одна за другой, показала, что при попадании в преграду пуля разрушается, как правило, на девять частей: 4-свинцовые, 4-латунные лепестки оболочки и нижняя часть корпуса с алюминиевым хвостовиком. Осколки пули разлетаются в стороны, увеличивая зону поражения до 30-50 см в диаметре, а массивная хвостовая часть продолжает двигаться по траектории и проникает глубоко в мишень. Так как "надрезы" - полоски фольги, скрыты в оболочке пули, то разрушаться она начинает от довольно сильного удара, что исключает ее преждевременное разрушение при встрече с тонкими ветками и другими незначительными препятствиями. Отдельные случаи стрельбы по лосю и кабану показали большую останавливающую силу пули. Разрушение пули начинается при попадании даже в мягкие ткани, где иногда задерживаются наиболее легкие части (лепестки оболочки). Четыре свинцовых осколка пули, обладающие достаточной силой, дробят кости и глубоко проникают в тело зверя. Массивный хвостовик пули иногда проходит навылет, а чаще застревает под шкурой, что увеличивает тяжесть ранения. Так как основными показателями, способными увеличить результативность стрельбы из гладкоствольного оружия, являются: хорошая точность боя, увеличение начальной скорости пули без ее деформации и большое останавливающее действие, связанное с увеличением зоны поражения - полуоболочечная подкалиберная пуля, несомненно, должна представлять интерес для многих охотников и, возможно, в будущем заменит применяемые ныне свинцовые пули. Снаряжение патронов полуоболочечной пулей ничем не отличается от снаряжения любой подкалиберной пулей. Заряд пороха охотник выбирает в зависимости от веса пули, на котором он остановился. Для тяжелых и прочных ружей это может быть максимальный заряд, указанный на упаковке пороха, но не более!

Пуля Бублия изготавливается из латуни с крестообразной свинцовой вставкой. Пуля экспансивная со смещеным центром тяжести головной части пули. В ее основу была взята пуля Ширинского-Шихматова. Она "одета" в оболочку, внешний вид похож на пулю "Блондо". При такой конструкции хвостовик более тяжелый, с лучшей динамикой, компактнее по сравнению с хвостовиком экспансивной пули В. Королева. В предполагаемом решении отсутствует резьбовое соединение, что упрощает ее конструкцию. Пуля применяется в контейнере. Такую пулю легко изготовить в любой мастерской. Пуля хорошо проходит через кустарник и дает полное разрушение при попадании в цель. Развивая данную конструкцию, можно придать ей форму "стрелы". У этой пули прекрасная аэродинамическая обтекаемость, отличное хвостовое оперение, надежный контейнер. К сожалению, сделать такую пулю в домашних условиях качественно сложно. Испытания пули показали, что она имеет разброс порядка 15 см при стрельбе на дистанцию 40м стоя без упора из ружья ТОЗ-34. Температура при этом была около 0° С. Пуля вошла в ель неглубоко, но очень сильно повредила ее. Одновременно была отстрелена пуля "стрела", которая вошла в дерево глубоко, но она практически не деформировалась. Патрон снаряжался следующим образом. Были взяты полиэтиленовая гильза с капсюлем типа "Жевело-Н", порох "Сунар" весом 1.72т, на который располагалась прокладка толщиной около 2 мм, войлочные пыжи и еще одна картонная прокладка. Затем помещался полиэтиленовый контейнер с четырьмя лепестками, в котором располагалась пуля. Закрутка "звездочка".

Пуля Пасечного в некоторой степени похожа на пулю Бублия, но имеет более обтекаемую форму с лучшими конструктивными данными для деформации. Изготавливается из латуни с крестообразной свинцовой вставкой. За прототипы были взяты пули Рубейкина (хвостовая часть) и Королева (корпус пули). Чтобы снарядить патрон, необходимо взять контейнер для дроби с четырьмя лепестками. В нем удалить ребра жесткости, а обтюратор отделить от контейнера, удалив соединяющие их перемычки. Контейнер с удаленными соединительными перемычками разрезать вдоль на две половины (по два лепестка в каждой половине). Затем в капсюлированную бумажную или пластмассовую гильзу насыпать порох "Сокол" - 2.3 г. На него с усилием 5-6 кг дослать пластмассовый обтюратор. Затем установить набор тонких картонных прокладок суммарной толщиной 2 мм. На прокладки поместить один древесно- волокнистый пыж (можно и войлочный, но надрезанный крестообразно). Сверху пыжа поместить набор из тонких картонных прокладок суммарной толщиной 1 мм. Затем вставить пулю в половинки контейнера и все вместе дослать в гильзу. Гильзу завальцевать закруткой. Длина лепестков должна быть равной длине латунной части пули. матрицу закрутки нужно переделать, так как обычной закруткой эту пулю можно повредить.
