Горизонталки
Хотя настоящую славу фирме принесли ружья с вертикально соединёнными стволами, дизайн и стиль отделки которых стал синонимом германской вертикалки, однако количество фирменных горизонталок сравнимо с ними - сейчас насчитывается более 100 моделей. Особенно много их было в период с конца 1940-х годов, когда три основные зульские компании были объединены и выпускали практически одинаковые модели с различной маркировкой. Сейчас фирма сократила количество основных моделей горизонталок до трёх, этого вполне достаточно, чтобы сосредоточиться на высоком качестве изготовления и сборки и за счёт разнообразных вариантов исполнения и отделки завоевать рынки охотничьего оружия разных стран. Ружья с эжекторами маркируют буквой Е - Ejektor(эжектор).
Базовая модель Merkel40 представляет собой традиционную горизонталку с замками в колодке системы «Энсон-Дили». Ружья подобной конструкции в настоящее время изготавливает большинство оружейных компаний, выпускающих серийное охотничье оружие. Отделка различная: от скромной гравировки с цветной «калкой» до сложных сюжетов с изображением животных и птиц. Вторая модель Merkel50 представляет собой такое же ружьё, но с декоративными боковыми пластинами на колодке, выполненными по форме пластин подкладных замков. Они играют очень важную роль - стягивают с двух сторон шейку ложи и таким образом предохраняют её от трещин. Площадь самой пластины предоставляет широкие возможности гравёру для воплощения сюжета гравировки. На мой взгляд, это ружьё является прямым наследником модели Simson 76E, которую оружейники одно время считали лучшим германским ружьём.
Престижная и дорогая модель Merkel60 оснащена подкладными замками на боковых пластинах с задним расположением V-образной боевой пружины. Хотя фирма подчёркивает, что подкладные замки соответствуют замкам фирмы «Голланд-Голланд», на самом деле её замки представляют собой самостоятельную конструкцию и достойны независимого существования. На этих замках сказались требования современного станочного оборудования, так, на боковой пластине только часть штифтов выходит наружу, для остальных на её внутренней поверхности выполнены глухие гнёзда.
Эти три модели выпускают 12 или 20 калибра с патронниками длиной 76 мм и 16 калибра с патронниками длиной 70 мм. Ружья 12 и 16 калибров имеют стволы длиной 710 мм, а 20 калибра - стволы длиной 680 мм. Германские дробовики всегда характеризовались относительно небольшим весом, но достаточным, чтобы обеспечить длительную живучесть ружья и комфортное восприятие отдачи. Так и ружья «Меркель» по своему весу укладываются в эти границы, например, охотничий дробовик 12 калибра весит около 3,0 кг.
Прототипами современной модели Merkel60 следует считать знаменитые ружья с подкладными замками на боковых пластинах от Merkel 47Sдо Merkel 547S. Это ружья самого высокого класса, они нередко встречаются в России. Помню, как в 1990-е годы в одном из московских магазинов появилось очень дорогое ружьё этой серии, и охотники со всех концов Москвы съезжались посмотреть на него. Но оно быстро нашло нового владельца, и многим любителям охотничьего германского оружия достались лишь рассказы о нём. Сейчас эти модели фирма не выпускает, поэтому все сохранившиеся экземпляры превратились в коллекционные, владельцы навсегда оставляют их в своих сейфах. Для любителей малых калибров, которых становится всё больше, фирма выпускает горизонталки Merkel41Е и Merkel61Е 28 калибра с патронниками длиной 70 мм и .410 или 36 калибра с патронниками длиной 76 мм. По конструкции и отделке они полностью соответствуют базовым моделям Merkel 40Eи Merkel 60E, но выделены в отдельную группу, так как по размерам их колодки и блоки стволов отличаются от ружей больших калибров. Эти ружья выпускают со стволами длиной 680 мм, для них выбраны определённые сочетания дульных сужений: для 28 калибра «улучшенный цилиндр» - «получок», для 36 калибра «получок» - «чок».
На основе базовых горизонталок фирма выпускает штуцеры Merkel140, Merkel150 и Merkel160 под патроны от 6,5x57Rдо 8x75RS, aтакже .30-06Sprgи .308Win. Штуцеры тяжелее дробовиков аналогичных моделей, со стволами длиной 600 мм и без эжекторов они весят около 3,5 кг в зависимости от калибра и конструкции. Штуцеры Merkel141 и Merkel161 выпускают с более короткими стволами, длиной только 550 мм, и весят они меньше - около 3,0 кг. Для африканской охоты есть крупнокалиберные штуцеры Merkel140А и Merkel 160Aсерии «сафари» под патроны .375Н&Н Mag, .416Rigbyи .470N.E. Штуцеры серии «сафари» выполнены с максимальным соответствием требованиям надёжности и безопасности на охоте на крупных и особо опасных зверей: из конструкции исключены все детали, которые могут вызвать случайные задержки при выстреле или заряжании. Это тяжелое и солидное оружие, весят штуцеры не менее 4,76 кг в зависимости от калибра.
Охотничье оружие с комбинированным блоком стволов - двойники - очень популярно в европейских странах. Фирменные двойники Merkel240, Merkel250 и Merkel260 выпускают с дробовым стволом только 20 калибра и патронником длиной 76 мм. Нарезной ствол, обычно правый, изготавливают под патроны от 7x65Rдо 9,3x74R, но могут быть и другие, меньшие калибры, например, от .222Remили 5,6x52R. Блок стволов с любым сочетанием калибров имеет длину 600 мм, и такой двойник весит не менее 3,5 кг. Фирма успешно распространяет их в разных странах и предлагает разнообразное исполнение, но обязательно с двумя спусковыми крючками и со шнеллером на нарезном стволе. Для вертикалок и горизонталок фирма выпускает сменные блоки стволов: гладких, комбинированных или нарезных. В зависимости от конструкции базовой модели на сменных блоках могут быть установлены эжекторы или экстракторы. Таким образом, любое ружьё можно легко превратить в дробовик, штуцер или двойник.
Тройники
Тройники фирмы «Меркель» неизменно популярны среди охотников многих странах. Это наиболее универсальное и надёжное охотничье оружие, так как на охоте с дробовиком часто нужен выстрел пулей, а после охоты на крупного зверя бывает возможность выстрелить дробью по зайцу или птице. Тройники появились в Германии давно, первый патент относится к 1868 году, выпускают их почти все германские оружейные предприятия. К настоящему времени известно почти 70 моделей тройников фирмы «Меркель», курковых и бескурковых, с замками в колодке системы «Энсон-Дили» или подкладными замками на боковых пластинах.
Многие годы многочисленным был тройник Merkel30 с блоком стволов, в котором два дробовых соединены в горизонтальной плоскости, а третий - нарезной - расположен под ними. Замки трёх стволов взводятся одновременно. Спусковой механизм с двумя спусковыми крючками, переключатель стволов смонтирован на верхнем хвостовике колодки, кнопка предохранителя установлена на шейке ложи сбоку. На смену этому тройнику пришли модели Merkel90 и Merkel95 с таким же блоком стволов и тройным запиранием в исполнении Sи К, которые отличаются конструкцией предохранителя и переключателя стволов, а также уровнем отделки. Следующую модель Merkel950 выпускали с декоративными боковыми пластинами на колодке, aMerkel9500 - с подкладными замками на боковых пластинах.
У тройника Merkel 96K блок стволов с двумя гладкими и нижним нарезным, как и на предыдущих моделях. Он отличается наличием самостоятельного взводителя нижнего ствола с тремя положениями. Чтобы выключить замок нижнего ствола, достаточно взводитель отжать вперёд и отпустить, он переместится в промежуточное положение. Тройник Merkel 96K выпускают с дробовыми стволами 12 или 20 калибра с патронниками длиной 76 мм, предусмотрены также стволы 16 калибра с патронниками длиной 70 мм. Сочетание дульных сужений обычное: «получок»-«чок». Для стрельбы стальной дробью допускают только меньшие дульные сужения: «четверть чока»-«получок». Нарезной ствол предназначен для стрельбы различными патронами от .22Hornetили .222Remдо .30RBlaserили .30-06Sprg. Длина блока стволов составляет 600 мм.
Для зверовых охотников, которым необходимы два надёжных пулевых патрона, а дробовой - от случая к случаю, создан тройник Merkel 97MV. У него блок стволов с двумя нарезными, соединёнными в горизонтальной плоскости, и нижним дробовым под ними. В остальном этот тройник полностью соответствует модели Merkel 96K. Нарезные стволы предназначены под патроны 8x57IRSили 9,3x74R, более мелкие калибры не предусмотрены. Гладкий ствол только 20 калибра с патронником длиной 76 мм, его дульное сужение -«чок», а ствол с сужением «получок» предназначен только для стальной дроби.
Лёгкие штуцеры и двойники
Одноствольные штуцеры MerkelК1 и MerkelK2, высоко ценимые охотниками за их точный бой, фирма выпускает с затвором оригинальной конструкции, разработанной ещё в 1906 году зульским оружейником Францем Ягером. Удачный затвор опередил своё время, оружейники стали широко применять его только в последние годы. Главное в нём - стальной L-образный вкладыш, который запирает непосредственно патронник ствола и при закрывании ствола входит снизу вверх в паз в его верхнем хвостовике. В нём же смонтированы ударники. Таким образом, ствол с вкладышем представляет собой единую конструкцию, независимую от колодки, она оказалась настольно мощной и надёжной, что штуцер допускает применение патронов «магнум». Ударный механизм взводится вручную с помощью ползуна, установленного на верхнем хвостовике колодки. Такая система в настоящее время всё больше и больше применяется в германском охотничьем оружии - двустволках, одностволках и тройниках. У неё целый ряд достоинств: безусловная безопасность, так как замок легко взвести непосредственно перед выстрелом; боевая пружина всегда находится в спущенном состоянии; отдельный предохранитель не нужен. Штуцер MerkelK1 выпускают с круглым стволом и облегчённой колодкой, выполненной из сплава на основе алюминия, а штуцер MerkelК2 - с восьмигранным стволом и стальной колодкой. Они отличаются калибрами применяемых патронов: для модели MerkelK1 предусмотрены патроны малых и средних калибров от .222Rem, вплоть до .30-06Sprgи даже 7mmRemMagили .300WinMag. Штуцер MerkelK2 допускает применение более мощных патронов от .30-06Sprgдо 9,3x74R, aтакже 7mmRemMagили .300WinMag. Охотники получили надёжный мощный, практически безопасный и лёгкий штуцер, со стволом длиной 600 мм он весит в пределах 2,3-2,8 кг в зависимости от калибра и материала колодки. Штуцер престижный и со вкусом отделан, хотя у него только один ствол, его стоимость сравнима с ценой двустволки.
Такой же затвор с запирающим L-образным вкладышем установлен на двойнике MerkelSLIII с блоком вертикально соединённых стволов. Оружие сравнительно лёгкое, его предельный вес не превышает 2,8 кг, оно так и маркируется SL-Superleicht (сверхлёгкое). Колодка выполнена из упрочнённого алюминиевого сплава, но главные элементы конструкции, в первую очередь шарнирная поперечная ось, на которую опирается блок стволов, изготовлены из стали. На двойнике установлен ударный механизм с ручным взведением верхним ползуном. Верхний ствол дробовой 12 калибра с патронником длиной 76 мм, причём дульное сужение «чок» предназначено для стрельбы свинцовой дробью, а для стальной дроби - «получок». Нижний нарезной ствол выполняют практически под любые патроны, допускаемые для двойников: от .22Hornetдо 9,3x74R. Нарезной ствол вывешен по всей длине, он не касается промежуточных планок, припаянных к верхнему стволу, его положение регулируется в дульной муфте и муфте под цевьём. Благодаря такой конструкции, нарезной ствол может быть пристрелян с минимальным разбросом под патрон любого снаряжения.
Двойник MerkelSLII имеет традиционную систему запирания нижней задвижкой, входящей в паз подствольного крюка, и такой же блок стволов и ударный механизм с ручным взведением. На щитке колодки из упрочнённого алюминиевого сплава установлена стальная пластина, перекрывающая казённый срез обоих стволов. На этом двойнике верхний дробовой ствол только 20 калибра с патронником длиной 76 мм, а нижний нарезной рассчитан на те же патроны, что и двойник MerkelSLIII.
Оба двойника MerkelSLII и MerkelSLHI отличаются приятной лёгкостью при сборке и разборке, ползуны и кнопки перемещаются без особых усилий. Ручное взведение замков обеспечило им абсолютную безопасность, фирма даже выделила их в специальную группу. Точный бой обоих стволов и сравнительно небольшой вес привлекают к этим двойникам всё большее внимание охотников, популярность их растёт. Сейчас популярны штуцеры с блоком стволов различных калибров, так называемые горные. Такой горный штуцер MerkelB2 фирма выпускает на базе модели Merkel SLII. Он рассчитан на большие нагрузки, и его колодка изготовлена из стали. Верхний ствол предназначен для стрельбы патронами калибра 5,6 мм, нижний ствол - под патроны от 6,5x57Rдо 9,3x74R.
Модели 2005 года
Сейчас фирма быстро развивается. Даже с января 2003 года, когда я посетил её производство в Зуле, произошли большие перемены: сменился основной акционер; восстановлен знаменитый бренд Merkel; часть оборудования, ещё вполне современного, заменена новым, в том числе для обработки ружейных лож; появились новые модели. Уже в этом, 2005 году, фирма предложила охотникам целый ряд новинок: штуцер MerkelB3 с блоком вертикально соединённых стволов; тройник Merkel 96KSс комбинированным блоком стволов - гладким и двумя нарезными различных калибров; карабин MerkelKR1 со стальной крышкой затворной коробки и восьмигранным стволом. Охотники - народ увлекающийся, им мало владеть хорошим ружьём, нужно и постоянное напоминание о нём: брелки, ручки, но обязательно с логотипом любимой марки. Фирма пошла им навстречу и предлагает целый набор принадлежностей и аксессуаров с логотипом Merkel: кейсы, чехлы, ягдташи, сувениры, письменные принадлежности. Модельный ряд фирменных штуцеров продолжает новый штуцер MerkelB3 с блоком вертикально соединённых стволов и запиранием L-образным стальным вкладышем. Дизайн штуцера значительно изменён: прицельная планка отсутствует; прицельные устройства -целик и мушка - установлены на высоких основаниях; на казённой муфте блока стволов выделяются две солидные платформы для опор кронштейна оптического прицела. За счёт этого значительно снижен вес, с блоком длиной 550 мм он весит около 2,9 кг. Штуцер MerkelВЗ практически безопасен в обращении: раздельные для каждого ствола замки взводятся вручную, а при открывании блока стволов они спускаются. На нём смонтирован спусковой механизм с одним спусковым крючком, на колодке установлены декоративные боковые пластины. Он рассчитан на стрельбу патронами только с гильзой с фланцем: .30RBlaser, 8x57JRSили 9,3x74R, распространёнными в Европе и популярными у нас.
Тройник Merkel 96KSпредставляет собой развитие модели Merkel 96KSс отдельными замками для каждого ствола. Колодка с декоративными боковыми пластинами и казённая часть стволов нового тройника отделаны искусной гравировкой. Комбинированный блок состоит из стволов различных калибров: верхний правый - нарезной под патроны .222Remили 5,6x52R, верхний левый - дробовой 20 калибра с патронником длиной 76 мм, нижний - нарезной под патроны средней группы от 7x57Rдо 9,3x74R. На таком оружии не применяют длинные стволы, блок длиной 550 мм позволяет неплохо отбалансировать тройник, который весит всего около 3,6 кг. Это очень удобное оружие для индивидуальной охоты, когда встречается разнообразная по размерам дичь и её можно выцеливать, не волнуясь.
Первый карабин

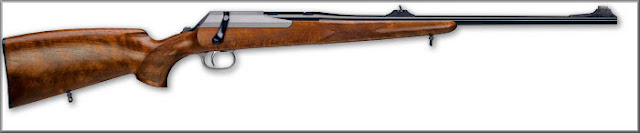

В сознании охотников и спортсменов фирма «Меркель» отождествляется с двустволками и тройниками, с которыми она добилась мировой известности. Но, наконец, в 2004 году на международной выставке IWA-2004 в Нюрнберге она представила свой первый магазинный карабин MerkelKR1. Компактный и надёжный, как и всё оружие фирмы «Меркель», карабин выглядит очень элегантно, на нём нет неудобных выступающих частей. Его быстро оценили европейские охотники, а французский журнал «Охота» в 2005 году присудил ему звание «Карабин года» и оценил его дизайн как «ультрамодерн».
Карабин создан в соответствии с самыми свежими тенденциями развития охотничьего нарезного оружия: сменный ствол; единая система ствол-затвор; короткий и компактный затвор; затвор только продольно скользящий; сменная боевая личина; шесть боевых упоров личины в два ряда; съёмный магазин. Боевая поворотная личина затвора при повороте запирает патронник непосредственно в стволе и образует единую систему ствол-затвор, независимую от затворной коробки. Запирание очень мощное: шесть боевых упоров личины, расположенные по три в два ряда, входят в зацепление с шестью соответствующими выступами в стволе за патронником. Немногие современные карабины имеют такое солидное и надёжное запирание. Затвор оригинальной конструкции легко и удобно открывается: рукоятку необходимо повернуть вверх на небольшой угол и потянуть её на себя. Корпус простой полуцилиндрической или многогранной формы, его боковины надвигаются на казённую часть ствола и защищают охотника от возможного прорыва пороховых газов. Магазин на 3 патрона надёжно защищен откидной предохранительной скобой спускового крючка, предохранитель установлен на хвостовике затворной коробки.
Конструкция карабина MerkelKR1 универсальна для любого калибра: вместе со стволом меняется боевая личина и магазин, всё остальное одинаково. Ствол закреплён на затворной коробке двумя винтами снизу, чтобы его снять, достаточно отвернуть их и вытянуть ствол из коробки. Карабин выпускают в двух основных вариантах: Standardсо стволом длиной 515 или 565 мм под популярные охотничьи патроны от .243 до 9,3x62; Magnumсо стволом длиной 565 или 615 мм под патроны 7mmRemMagи .300WinMag. В этом году диапазон калибров расширен, от .223Remвплоть до патронов «короткий магнум»: .270WSMи .300WSM. Карабин MerkelKR1 Standard выпускают преимущественно с корпусом, изготовленным из облегчённого сплава на основе алюминия, в этом случае он весит около 2,9 кг.
В 2005 году фирма продолжила ряд магазинных моделей. Карабин MerkelKR1 со стальным корпусом и предохранительной скобой оснащают восьмигранным стволом, в исполнении «Веймар» его корпус и скоба отделаны «цветной калкой» и орнаментом, выполненным золотом. Весит такой карабин на 0,38 кг больше базового. На карабине MerkelKR1 Stutzen установлена длинная ложа с цевьём на весь ствол, который может быть длиной только 515 мм. Для точной стрельбы на дальние дистанции предназначен карабин MerkelKR1 Contest с крупным и тяжёлым стволом диаметром 22 мм и длиной 615 мм с продольными пазами под патроны .223Remили .3O8Win. Прицельные устройства отсутствуют, эта модель предназначена для стрельбы только с оптическим прицелом.
Орнамент, арабески, текстура
Ружья фирмы «Меркель» всегда отличались приятным внешним видом за счёт удачного дизайна и пропорциональных линий. Коллекционеры, опытные охотники и даже новички выделяют их фирменный стиль, обусловленный не только дизайном, но и отделкой. На простом ружье не нужна дорогая гравировка, она только увеличит стоимость, и значительно, но на элитном ружье высокого класса, например, Merkel303, искусная гравировка тонкими арабесками и даже со сложным сюжетом подчеркивает его достоинства. Фирма предлагает несколько вариантов отделки, отличающиеся сложностью и площадью гравировки: «Стандарт», «Премиум», «Охота», «Иена», «Веймар», «Эрфурт», «Зуль». Самый простой вариант характеризуется шлифовкой и полировкой металлических частей и матовым или цветным покрытием и декоративной линией по контуру колодки. На колодке в стиле «Премиум» наносят скромную гравировку в виде стилизованного растительного орнамента или арабесок. Другие варианты говорят сами за себя: это сюжетная гравировка с фигурками птиц и животных и сценами охоты. Фирменная гравировка арабесками отличается от традиционной: каждая линия намного длиннее, и расстояние между ними больше. Чем сложнее гравировка, тем короче линии и меньше расстояние между ними.
Хотя на фирме приняты типовые сюжеты, они не ограничивают фантазию и мастерство гравёра, который может развивать их по своему вкусу. На фирме работает группа опытных с большим стажем гравёров, хорошо известных не только в Германии, но и в других странах. Они работают в различной технике, вплоть до элементов «булино». Коллекционеры особенно ценят подписанные образцы: с течением времени их стоимость только возрастает.
Ложа для охотника значит иной раз больше, чем стволы: она должна быть не только прочна и красива, но и прикладиста. Изготовление ложи - одна из самых ответственных и трудоёмких стадий. Всю древесину ореха сушат одним из распространённых способов: под паром или под вакуумом, и затем выдерживают не менее полугода. Для дорогих и заказных моделей орех выдерживают в естественных условиях несколько лет. Заготовки сортируют и отбирают по текстуре, затем их обрабатывают на копировальном станке, окончательно ложу осаживают вручную. Последняя стадия - пропитка - представляет собой длительный процесс, состав или льняное масло наносят многократно до полного впитывания. Привлекательный внешний вид ложе придаёт насечка на шейке и цевье, она подчеркивает текстуру ореха и пропорции ружья. Для всех моделей принят шаг насечки 1,2 мм, сквозь такую насечку отчётливо проявляется текстура древесины. Особенно эффектно на ружьях Merkel303 выглядит насечка с шагом 1,0 мм, её можно выполнить только на твёрдой, хорошо выдержанной древесине.
Пристрелка и контроль
Всё оружие проходит контрольный отстрел в тире, расположенном в подвальном помещении производственного корпуса. Тир хорошо оборудован, в нём два туннеля для пристрелки дробового и нарезного оружия. Управление мишенями автоматизировано, результаты выстрелов выводят на дисплей и сразу определяют параметры боя. Гладкоствольное оружие пристреливают дробью, причём окончательно двумя патронами из каждого ствола. Кроме того, гладкие стволы дробовиков, двойников и тройников обязательно пристреливают пулей Бреннеке на дистанцию 50 м. Нарезное оружие пристреливают на дистанции 50 и 100 м. Для штуцеров интервал между выстрелами не должен превышать 10 секунд, чтобы условия пристрелки были максимально близки к условиям охоты.
Окончательный контроль и осмотр готового и пристрелянного оружия перед отправкой на склад выполняет один из наиболее квалифицированных мастеров. Он несколько раз собирает и разбирает ружьё, открывает и закрывает стволы, проверяет работу спускового механизма и эжекторов, подгонку стволов и цевья к колодке, ложи и цевья к стволам и колодке. Ни один штуцер, дробовик, двойник, тройник или карабин не пройдут мимо участка окончательного контроля и осмотра. Оружие фирмы «Меркель» ждёт своего владельца.
Евгений Копейко
Журнал «МАСТЕР РУЖЬЁ» №103
|
